SCNR 개요
  • 고온(850~1050℃)에서 촉매없이 환원제로서 암모니아수 또는 요소수를 사용하여 질소산화물을 수증기와 질소로 환원시켜 제거하는 방법
  • 장점 : 설치가용이 , 초기투자비저렴 , 기존시설에 적용간단 , 설치공간작게필요 , 운전중 설치가능
  • 단점 : NOx 제거효율 낮고 , 환원제 분사위치가 제한적, NH3 Ship시 후단설비에 영향 줌

  • 암모니아수
    총괄반응 : 4NH3 + 6NO → 5N2 + 6H2O ( 870 -1050℃ )
    반응온도가 낮을때 : NH3 + O → NH2 + OH → NH3 Ship
    반응온도가 높을때 : NHO + OH → NO + H2 O → 암모니아 산화 반응


  • 요소수
    총괄반응 :(NH2)2 CO+ 2NO + 1/2O2 → N2 + CO2 + 2H2O ( 900 -1050℃ )
    반응온도가 낮을때 : NCO + NO → N2O+ CO → N2O 와 CO 다량 배출 (800℃ 이하)
    반응온도가 높을때 : NCO + O→ NO + CO → 일산화 질소 및 일산화 탄소 증가




SCNR 영 향 인 자

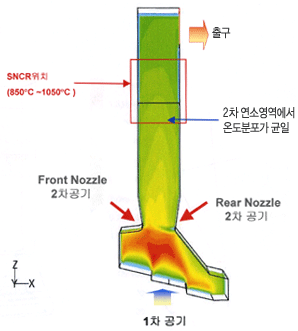

온 도

구 분 조업온도 최적온도
암모니아수 850 - 1000 ℃ 900 -1,000℃
요 소 수 870 - 1050℃ 950 - 1,050℃

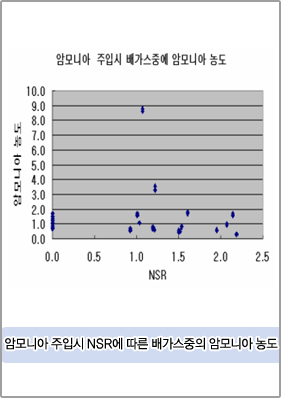

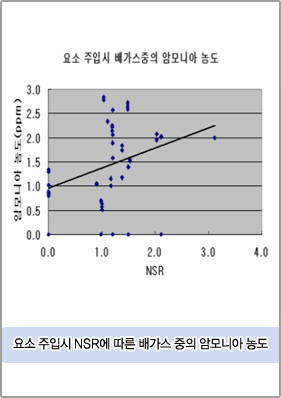

NOTE 반응온도가 낮으면 제거효율저하 및 NH3 SHIP 발생
반응온도가 높으면 NH3가 NO로 산화 되어 배출

체류시간

적정온도 적정영역내의 체류시간 : 0.2~0.5초 이상

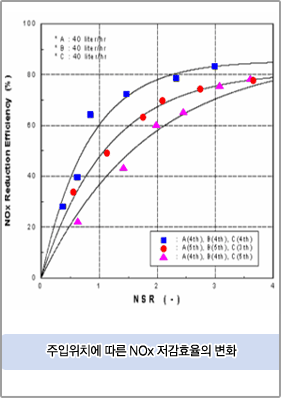

환원제의 양

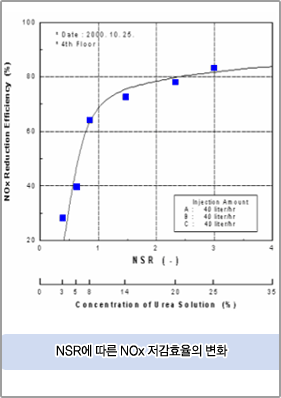

1노르말의 NO를 제거하기 위해서는 화학 양론적으로 1노르말의 환원제 필요하나 효율 증가를 위해 그 이상의 환원제가 필요 ( NSR : 1.5 - 2 )

환원제와 연소가스의 혼합

높은 NOx 저감효율 을 얻으려면 연소실내에서 연소가스와 환원제의 혼합이 충분하게 이루어져야 함

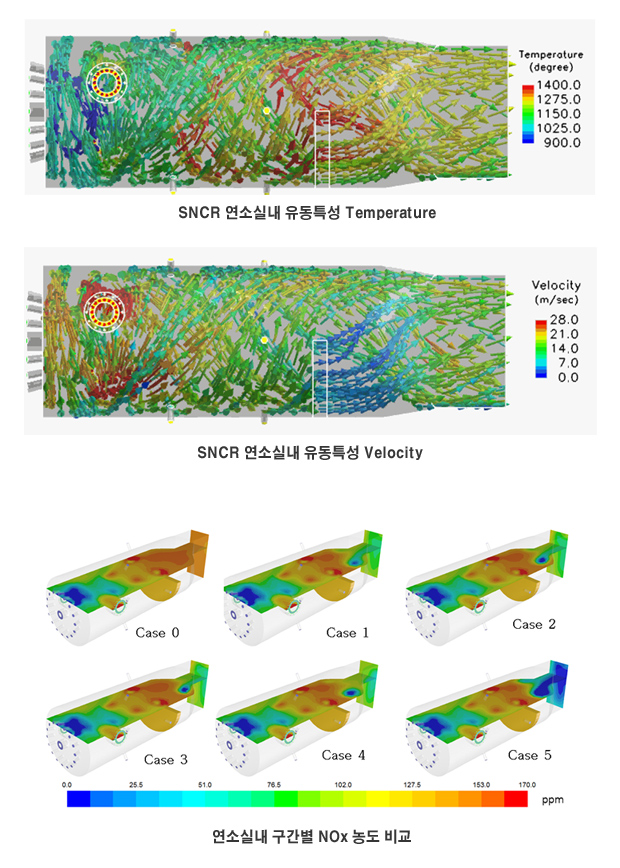

: CFD를 통해 연소가스 흐름을 파악하여 최적의 위치에 노즐 설치
