개요

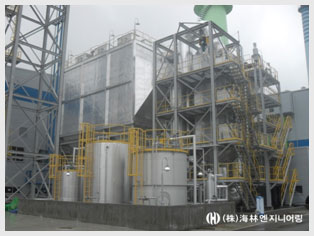

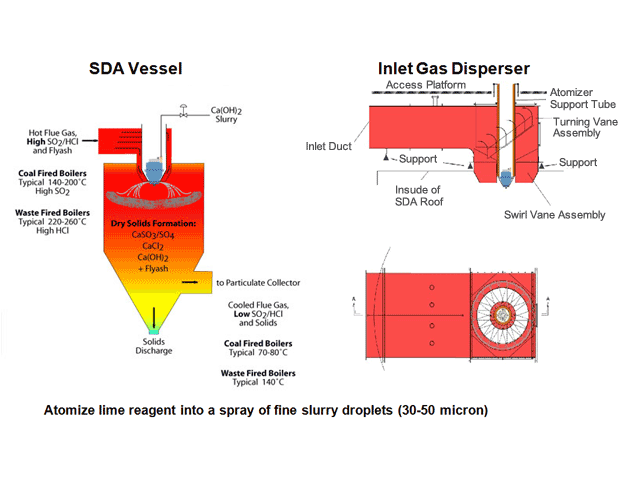

소각 시 발생되는 SOX, HCl, HF, Dioxin등 을 고효율로 제거할 수 있는 설비로서 SOX(산성가스류)와 반응성이 뛰어난 Ca(OH)2 슬러리를 이용하는 방법이다. 소각로에서 연소된 고온의 배가스를 균일하게 유입되도록 하는 장치인 Disperser를 경유하여 Spray Dryer Absorber에 유입시키면, 배가스 중의 산성가스는 흡수탑에서 미세한 입자로 분사되는 중화제인 소석회 슬러리와 반응하여 CaSO3, CaF, CaCl2의 반응 생성물을 발생시키며 이때 생성된 반응생성물은 탑 내에서 건조되어 분말상태로 되어 반응탑 하부 및 집진기에서 포집됨

화학반응식

SO2 / SO3 + Ca(OH)2 → CaSO3/ CaSO4 + H2O ⇒ The main Reaction is
SO2 + 1/2O2 + Ca(OH)2 → CaSO4 + H2O ⇒ A minor Part of the SO2 also reacts as follows
2HCl + Ca(OH)2 → CaCl2 + H2O
2HF + Ca(OH)2 → CaF2+ H2O

주요구성시스템

  • Lime Slurry Storage System
  • Lime Slurry Supply System
  • Reactor with Ash Treatment System
  • Spray System ( Atomizer & Two Fluid Nozzle )

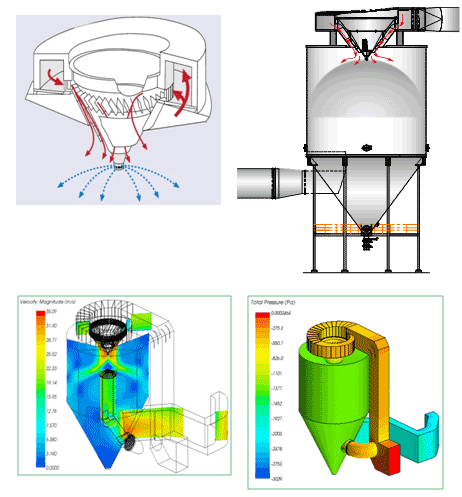

CFD

최대의 효율 구조

  • Disperser를 이용하여 균일하게 분배 공급 하여 연소가스와 반응제의 접촉효율을 증대
  • 분사액적의 최소화 및 균일한 분포를 가질 수 있는 Atomizer 사용
  • 연소가스의 체류시간을 고려하여 설계
  • 접촉효율 및 균일화를 통한 최소의 소석회 슬러리 공급 (1:1 에 근접한 당량비로 일반 노즐타입에 비하여 반응제 소모량이 적어 연간소요비용을 크게 줄일 수 있음)

유지보수가 용이한 구조

  • Atomizer Trouble시 2류체 노즐로 전환 운전 가능
  • Atomizer 수리 및 보수가 비교적 용이 하도록 설계 (hoist 설치)

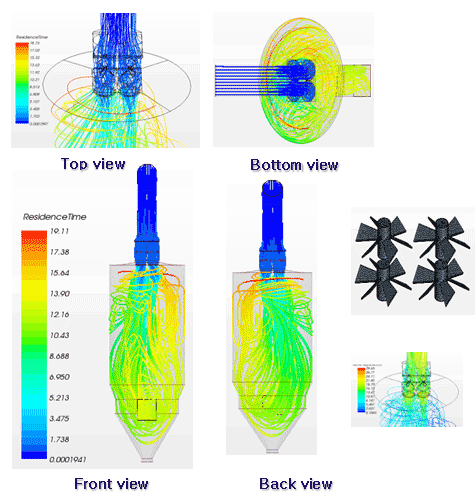

Residence time

타사대비 장점

최대의 효율구조

  • 연소가스를 반응탑 내부로 유입분배관을 4개로 균일하게 분배 공급하며 분배관 전단에 당사 특허제품인 믹서를 이용하여 연소가스와 반응제의 접촉효율을 증대
  • 연소가스의 체류시간을 고려하여 설계

최소의 약품 공급

  • HCl 및 SOx의 배출 농도에 의해 소석회슬러리 주입량을 TMS와 연동하여 인버터로 가변 조절함으로써 과잉 분무량이 최소화 되도록 설계
  • 탑내의 Build Up 현상이 없도록 최적의 분사도 선정

유지보수가 용이한 구조

  • 저온 부식이 발생되지 않는 온도에서 운전
  • 노즐교체가 가 매우 쉽도록 설계

특허 번호 : 제 10-1392801호

특허 명 : 반건식 반응장치

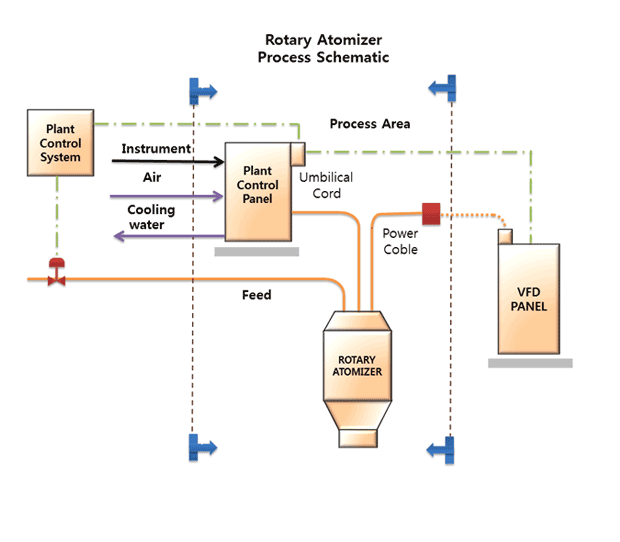

구 분 Two-Fluid Nozzle Atomizer Rotary Atomizer
개요 라인믹서에서 혼합된 lime slurry를 압축공기를 이용하여 분사 라인믹서에 혼합된 lime slurry를 고속으로 회전하는 wheel에 공급하여 분사
Droplet Size 중심입경 80~150㎛ 중심입경 30~60㎛
투자비 저렴 고가
Maintenance 유지보수가 간단함. Two-Fluid Nozzle 보다는 힘듦
(안정적인 운전가능)
유지관리비 당량비 1.8~2.0 적용
Atomizer에 비하여 소석회 사용량이 많아 유지 관리비 증대
당량비 1.1~1.3 적용
소석회 반응이 거의 1:1이므로 사용량이 적음
비 고

* 최근 Atomizer를 주 모듈로 설치하고, Sub로 노즐을 설치하여 유사 시 장비가동중지를 최소화 하는 방향으로 검토 증가



FLOW SHEET

최대의 효율 구조

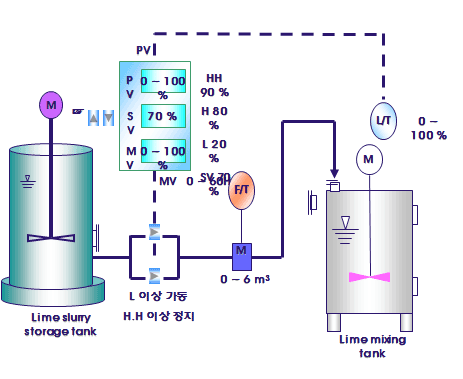

설비개요

  • 소석회는 액상 20%로 저장탱크에 반입되어 공급 탱크에서 8∼10%로 희석시켜 반응탑으로 주입된다

설비 선정내역

  • 균일한 소석회 슬러리 공급

    소석회 슬러리 저장탱크 와 별도로 공급탱크를 설치 하여 균일한 소석회 슬러리의 농도를 유지
  • 공급배관의 막힘 및 마모방지

    순환 Loop를 설치하여 주입량 변화에 대한 슬러리 이송속도의 변화를 최소화
  • 정량공급펌프의 회전수를 조절하여 소석회 공급량조절

    최적의 주입량 조절 소석회 공급펌프에 인버터 정착 하여 주입량의 신속한 변화에 대처
